Dobry przewód do rolet zewnętrznych trzeba dopasować nie tylko do mocy silnika, lecz także do sposobu sterowania, długości trasy i miejsca prowadzenia instalacji. Wyjaśniam, kiedy wystarczy przewód 3-żyłowy, dlaczego przy klasycznym włączniku często warto przygotować 5 żył, jaki przekrój wybrać oraz jak uniknąć błędów, których po otynkowaniu nie da się łatwo naprawić.
Właściwy kabel zależy przede wszystkim od napędu i sposobu sterowania
- Napęd radiowy zwykle wymaga zasilania 3-żyłowego, najczęściej 3×1,5 mm².
- Klasyczne sterowanie ścienne najlepiej zaplanować z przewodem 5×1,5 mm² doprowadzonym do puszki.
- Przekrój 1,5 mm² jest typowym punktem wyjścia dla stałej instalacji 230 V w domu.
- Przewody na elewacji muszą mieć ochronę przed wilgocią, promieniowaniem UV i uszkodzeniami mechanicznymi.
- Zabezpieczenia dobiera elektryk na podstawie obciążenia, sposobu ułożenia kabla i projektu całego obwodu.
Najpierw ustal, jak będzie sterowana roleta
Wybór kabla zaczynam od napędu, a nie od samego okna. Silnik sterowany przełącznikiem, model z odbiornikiem radiowym i roleta zintegrowana z automatyką budynku mogą potrzebować zupełnie innego układu żył, nawet jeśli wszystkie pracują przy napięciu 230 V.
Sterowanie przewodowe
Przy zwykłym łączniku góra-stop-dół do silnika prowadzi się zazwyczaj przewód z żyłą neutralną, ochronną oraz dwiema żyłami kierunkowymi. Sam napęd ma więc często przewód 4-żyłowy, natomiast od rozdzielnicy do puszki sterownika praktyczniej doprowadzić kabel 5-żyłowy.
Piąta żyła pozwala zachować stałe zasilanie w puszce i daje większą swobodę przy późniejszej wymianie łącznika na moduł automatyki. Z mojego punktu widzenia jest to niewielki koszt na etapie stanu surowego, a duże ułatwienie, gdy po kilku latach pojawia się potrzeba sterowania grupowego albo integracji z systemem smart home.
Napęd radiowy
Jeżeli silnik ma wbudowany odbiornik radiowy i nie planujesz klasycznego przycisku przy oknie, najczęściej wystarczą trzy żyły zasilające: L, N i PE. Ostateczny układ zawsze trzeba sprawdzić w instrukcji konkretnego napędu, ponieważ niektóre urządzenia mają dodatkowe przewody lub wymagają osobnego modułu sterującego.
Rolety, żaluzje fasadowe i moskitiery
Żaluzje fasadowe i screeny korzystają z podobnej infrastruktury, ale ich sterowniki mogą wymagać innych połączeń niż standardowa roleta. Z kolei zwykła moskitiera nie potrzebuje zasilania w ogóle, chyba że jest częścią automatycznej osłony wyposażonej w silnik. Dlatego instalację dobrze projektować na podstawie konkretnego modelu i jego schematu, a nie samej nazwy produktu.| Rodzaj rozwiązania | Typowy układ | Praktyczna uwaga |
|---|---|---|
| Napęd radiowy | 3×1,5 mm² | Zasilanie L, N, PE bez przewodowych przycisków kierunkowych |
| Napęd przewodowy | 4×1,5 mm² do silnika | N, PE oraz dwa kierunki pracy |
| Napęd przewodowy z łącznikiem | 5×1,5 mm² do puszki | Większa elastyczność przy podłączaniu sterownika |
| Automatyka grupowa lub smart home | Zależnie od systemu | Może być potrzebna magistrala, dodatkowy moduł albo osobne zasilanie |
Jaki przekrój przewodu wybrać przy silniku 230 V
W typowej instalacji domowej przyjmuję 1,5 mm² miedzi jako rozsądny standard dla pojedynczego napędu. Silniki rolet mają zwykle niewielką moc, ale przewód musi być dobrany również do sposobu ułożenia, długości trasy, zabezpieczenia i liczby urządzeń pracujących w jednym obwodzie.
Przewody o przekroju 0,75 mm² spotyka się przy fabrycznych, elastycznych przewodach silników. Nie oznacza to jednak, że taki sam przekrój można bez zastanowienia zastosować jako stałą instalację w ścianie. W domu jednorodzinnym bezpieczniej trzymać się przekroju 1,5 mm², chyba że dokumentacja napędu i obliczenia elektryczne wskazują inaczej.
Kiedy rozważyć 2,5 mm²
Większy przekrój może mieć sens przy bardzo długiej trasie, dużej liczbie rolet zasilanych wspólnie albo nietypowym sposobie prowadzenia kabla. Nie stosowałbym go jednak automatycznie, bo grubszy przewód jest droższy, trudniejszy do ułożenia w małej puszce i nie naprawia źle zaprojektowanego obwodu.
Przykładowo cztery silniki po 150 W dają łącznie około 2,6 A przy napięciu 230 V. To tylko wartość orientacyjna wynikająca z mocy znamionowej. Przy doborze zabezpieczenia trzeba uwzględnić prądy rozruchowe, możliwość jednoczesnego uruchomienia wszystkich napędów oraz obciążalność przewodu w konkretnej trasie.
| Przekrój | Gdzie może się sprawdzić | Ograniczenie |
|---|---|---|
| 0,75 mm² | Fabryczny przewód elastyczny lub krótki odcinek dopuszczony przez producenta | Nie traktować jako uniwersalnego kabla do instalacji stałej |
| 1,0 mm² | Niektóre krótkie obwody i rozwiązania systemowe | Wymaga sprawdzenia dokumentacji oraz sposobu zabezpieczenia |
| 1,5 mm² | Najczęstszy wybór dla instalacji domowej 230 V | Trzeba sprawdzić długość i sposób ułożenia |
| 2,5 mm² | Długie trasy, grupy napędów i większy zapas parametrów | Wyższy koszt i trudniejsze prowadzenie w osprzęcie |
Nie kierowałbym się zasadą, że większy kabel zawsze oznacza lepszą instalację. Najważniejsza jest zgodność całego układu, czyli przewodu, zacisków, zabezpieczenia i silnika. To właśnie na połączeniach w małych puszkach najczęściej pojawiają się problemy z grzaniem, a nie na samym odcinku kabla.
Rodzaj kabla musi pasować do miejsca prowadzenia
Przewód ułożony pod tynkiem pracuje w innych warunkach niż kabel wyprowadzony na elewację. W pierwszym przypadku popularny przewód instalacyjny z izolacją przeznaczoną do układania w ścianie może być właściwy. Na zewnątrz potrzebna jest dodatkowa ochrona przed UV, wilgocią, mrozem i uszkodzeniem mechanicznym.
Instalacja pod tynkiem
W nowym budynku kabel prowadzi się zwykle od rozdzielnicy do puszki lub bezpośrednio w okolice skrzynki rolety, zgodnie z projektem. Trasę trzeba dokumentować zdjęciem przed tynkowaniem. Ten prosty krok potrafi później oszczędzić sporo nerwów podczas montażu karnisza, moskitiery albo dodatkowego sterownika.
Przewód powinien być ułożony bez ostrych załamań i z niewielkim zapasem przy puszce oraz napędzie. Jeśli trasa przechodzi przez miejsce narażone na pracę konstrukcji, wilgoć albo późniejsze wiercenie, warto zastosować rurę osłonową i zachować bezpieczny przebieg względem innych instalacji.
Przeczytaj również: Jak czyścić żaluzje aluminiowe, by nie zostały smugi?

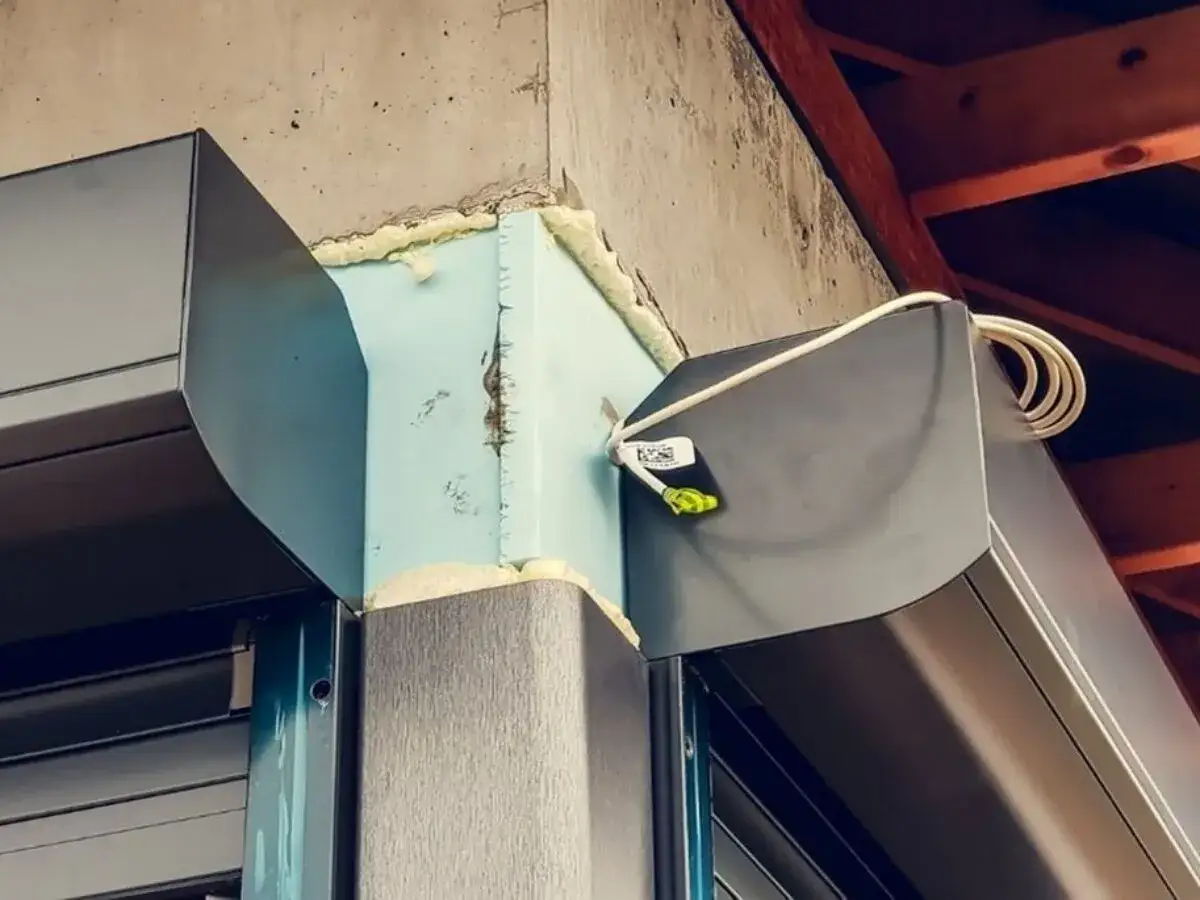

Przejście przez mur i odcinek na elewacji
Przejście przez ścianę powinno być zabezpieczone przed przetarciem, a miejsce wejścia do skrzynki rolety uszczelnione odpowiednim przepustem. Nie zostawiałbym luźnego kabla pod ociepleniem ani na tynku, nawet jeśli odcinek jest krótki. Producent przewodu musi wyraźnie dopuszczać jego zastosowanie w warunkach zewnętrznych albo kabel powinien znaleźć się w odpowiedniej osłonie.
Na elewacji dobrze sprawdza się rozwiązanie, w którym przewód biegnie w szczelnej rurze lub kanale instalacyjnym, a połączenia znajdują się w puszce o stopniu ochrony dobranym do ekspozycji. Puszka umieszczona pod skrzynką rolety powinna pozostać dostępna, ponieważ napęd i sterowanie kiedyś mogą wymagać serwisu.
Nie każdy elastyczny kabel z tworzywową izolacją nadaje się do stałej pracy na słońcu. To częsty skrót myślowy przy remontach. Liczy się nie nazwa handlowa, lecz deklarowane zastosowanie, temperatura pracy i odporność powłoki.
Jak przygotować okablowanie przed montażem rolet
Najmniej kosztowny moment na decyzję o kablach przypada przed tynkami i ociepleniem. Wtedy można jeszcze łatwo zmienić trasę, dodać przewód do przyszłej automatyki albo doprowadzić osobne zasilanie do kilku stref bez kucia gotowych ścian.
- Spisz wszystkie okna i zaznacz, które rolety będą sterowane osobno, a które grupowo.
- Ustal typ napędu, sposób sterowania i miejsce montażu puszki lub modułu.
- Poprowadź przewody od rozdzielnicy możliwie logicznymi, udokumentowanymi trasami.
- Zostaw zapas kabla przy skrzynce oraz w puszce, aby serwisant nie musiał przedłużać przewodów na styk.
- Oznacz każdy obwód w rozdzielnicy, na przykład nazwą pomieszczenia i numerem okna.
- Sprawdź instalację przed zakryciem, wykonując wymagane pomiary elektryczne.
Przy sterowaniu grupowym nie łączyłbym kilku silników równolegle pod jednym zwykłym łącznikiem bez sprawdzenia instrukcji. Napędy mogą wzajemnie podawać napięcie na przewody kierunkowe, a wtedy pojawiają się nieprawidłowa praca, uszkodzenie sterownika albo problem z ustawieniem krańcówek.
Jeśli w przyszłości planujesz inteligentny dom, dobrze przewidzieć nie tylko zasilanie 230 V. W zależności od wybranego systemu przydatna może być skrętka sterująca, przewód magistralny lub miejsce na moduł w rozdzielnicy. Nie oznacza to, że trzeba od razu kupować rozbudowaną automatykę, ale późniejszy dostęp do kabla daje wybór.
Zabezpieczenia i odbiór instalacji decydują o bezpieczeństwie
Sam właściwy przekrój nie wystarczy. Obwód rolet powinien mieć dobrane zabezpieczenie nadprądowe, przewód ochronny oraz ochronę różnicowoprądową zgodną z projektem instalacji i aktualnymi wymaganiami dla danego budynku. W wielu domowych instalacjach stosuje się RCD o czułości 30 mA, ale jego dobór i podział obwodów powinien ocenić elektryk.
Nie dobierałbym wyłącznika nadprądowego wyłącznie na podstawie informacji, że pojedynczy silnik pobiera mniej niż 1 A. Znaczenie ma długość przewodu, sposób ułożenia, liczba napędów, charakterystyka zabezpieczenia i prąd rozruchowy. Często spotyka się zabezpieczenia o niewielkim prądzie znamionowym, na przykład B6 lub B10, lecz właściwa wartość wynika z obliczeń, a nie z przyzwyczajenia instalatora.
Po wykonaniu instalacji elektryk powinien sprawdzić między innymi ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia oraz działanie RCD. Trzeba też przetestować kierunek ruchu, położenia krańcowe i zatrzymanie napędu. Rolety nie powinny być uruchamiane z przyciskiem, który pozwala jednocześnie podać sygnał góra i dół.
Podstawą pozostaje instrukcja konkretnego silnika i zasady z serii PN-HD 60364 dotyczącej instalacji niskiego napięcia. Normy nie zastępują projektu, a ogólny schemat znaleziony w internecie nie uwzględni układu sieci, istniejących zabezpieczeń ani warunków panujących w danym budynku.
Błędy, które później kosztują najwięcej
Najczęstszy problem to zakup kabla przed wyborem napędu. W efekcie przyjeżdża silnik radiowy, a w ścianie jest przygotowany układ pod inny sterownik albo odwrotnie. Drugi błąd to brak przewodu ochronnego tam, gdzie wymaga go urządzenie, oraz traktowanie kolorów żył jako zamiennika sprawdzenia schematu.
- Za mało żył ogranicza wybór sterownika i może wymusić kucie ściany.
- Zły kabel na zewnątrz szybciej traci izolację pod wpływem słońca i wilgoci.
- Połączenie poza puszką utrudnia serwis i zwiększa ryzyko zawilgocenia.
- Wspólny obwód bez obliczeń może przeciążyć przewód lub powodować wyzwalanie zabezpieczeń.
- Brak dokumentacji zdjęciowej zwiększa ryzyko przewiercenia instalacji podczas późniejszych prac.
- Samodzielne podłączanie 230 V bez pomiarów pozostawia niewidoczne zagrożenia, nawet gdy roleta działa.
Przy remoncie warto sprawdzić również stare przewody, zanim zostaną wykorzystane ponownie. Instalacja może mieć wystarczający przekrój, ale nie mieć przewodu ochronnego, właściwego zabezpieczenia albo miejsca na rozdzielenie kilku napędów. W takiej sytuacji wymiana kabla bywa rozsądniejsza niż dokładanie przypadkowych modułów.
Dobry kabel zostawia miejsce na przyszłą automatykę
W typowym domu najbezpieczniejszym punktem wyjścia jest miedziany przewód o przekroju 1,5 mm², dobrany do liczby żył wymaganych przez konkretny napęd. Dla sterowania radiowego zwykle wystarcza układ 3-żyłowy, a przy łączniku przewodowym warto przygotować 5 żył do puszki, nawet jeśli dziś planujesz tylko podstawową obsługę.
Największą różnicę robią trzy rzeczy: zgodność z instrukcją silnika, odporność kabla na warunki prowadzenia oraz prawidłowe zabezpieczenie całego obwodu. Sam przewód nie zastąpi pomiarów i fachowego podłączenia, dlatego końcowy montaż instalacji 230 V najlepiej powierzyć elektrykowi, a dokumentację zachować na przyszłość.
