Żaluzje fasadowe działają bezproblemowo tylko wtedy, gdy napęd, sterowanie i zasilanie są rozpisane bez skrótów myślowych. Poniżej rozbieram na części schemat podłączenia żaluzji fasadowych: od tego, jak czytać układ przewodów, przez typowe warianty sterowania, po błędy, które najczęściej kończą się awarią albo niebezpieczną pracą silnika. To temat praktyczny, bo przy 230 V drobna pomyłka szybko zamienia się w realny problem techniczny.
Najważniejsze rzeczy, które trzeba ustalić przed podłączeniem
- Standardowy napęd żaluzji fasadowej to najczęściej silnik 230 V AC z przewodem ochronnym PE, neutralnym N i dwoma żyłami kierunkowymi.
- Przed rozpoczęciem prac trzeba odłączyć zasilanie i sprawdzić instrukcję konkretnego modelu, bo układ żył potrafi się różnić między producentami.
- Do sterowania potrzebny jest łącznik albo moduł z blokadą, żeby nie podać fazy jednocześnie na kierunek góra i dół.
- W instalacjach przewodowych najczęściej opłaca się od razu przygotować układ pod centralę lub automatykę, nawet jeśli dziś ma działać tylko lokalnie.
- Prace przy napędach elektrycznych powinny wykonywać osoby z odpowiednimi uprawnieniami, a przy 230 V to nie jest miejsce na testy metodą prób i błędów.
Jak czytać schemat podłączenia żaluzji fasadowych
Dobry schemat nie pokazuje wyłącznie tego, gdzie wpiąć przewód, ale przede wszystkim jak rozdzielić zasilanie od sterowania. W praktyce patrzę na trzy warstwy: doprowadzenie 230 V, tor ochronny oraz obwód kierunkowy góra/dół. Jeśli instalacja ma sterownik lokalny, centralny albo radiowy, każdy z tych wariantów musi zapobiegać jednoczesnemu podaniu napięcia na oba kierunki.
W instrukcjach producentów żaluzji fasadowych regularnie pojawia się też wymóg, by montaż elektryczny wykonywała osoba z uprawnieniami SEP do 1 kV. To nie jest formalność do odhaczenia, tylko realne zabezpieczenie przed błędnym podłączeniem napędu i uszkodzeniem elektroniki.
| Element układu | Rola | Na co zwracam uwagę |
|---|---|---|
| Zasilanie 230 V | Dostarcza energię do napędu i sterownika | Musi być odłączane przed pracą i zabezpieczone właściwym obwodem |
| Przewód ochronny PE | Chroni użytkownika i obudowę napędu | Nie wolno go pomijać ani zastępować „na próbę” |
| Neutralny N | Zamyka obwód zasilania | Powinien być prowadzony zgodnie z dokumentacją napędu |
| Żyły kierunkowe | Uruchamiają ruch w górę i w dół | Nie mogą dostać fazy jednocześnie |
| Sterownik lub łącznik | Rozdziela polecenia i blokuje błędne załączenia | To on decyduje, czy instalacja pracuje lokalnie, centralnie czy w systemie smart |
| Krańcówki / elektronika napędu | Zatrzymują żaluzję na końcu ruchu | Ich ustawienie zależy od konkretnego silnika i trzeba je dopasować po montażu |

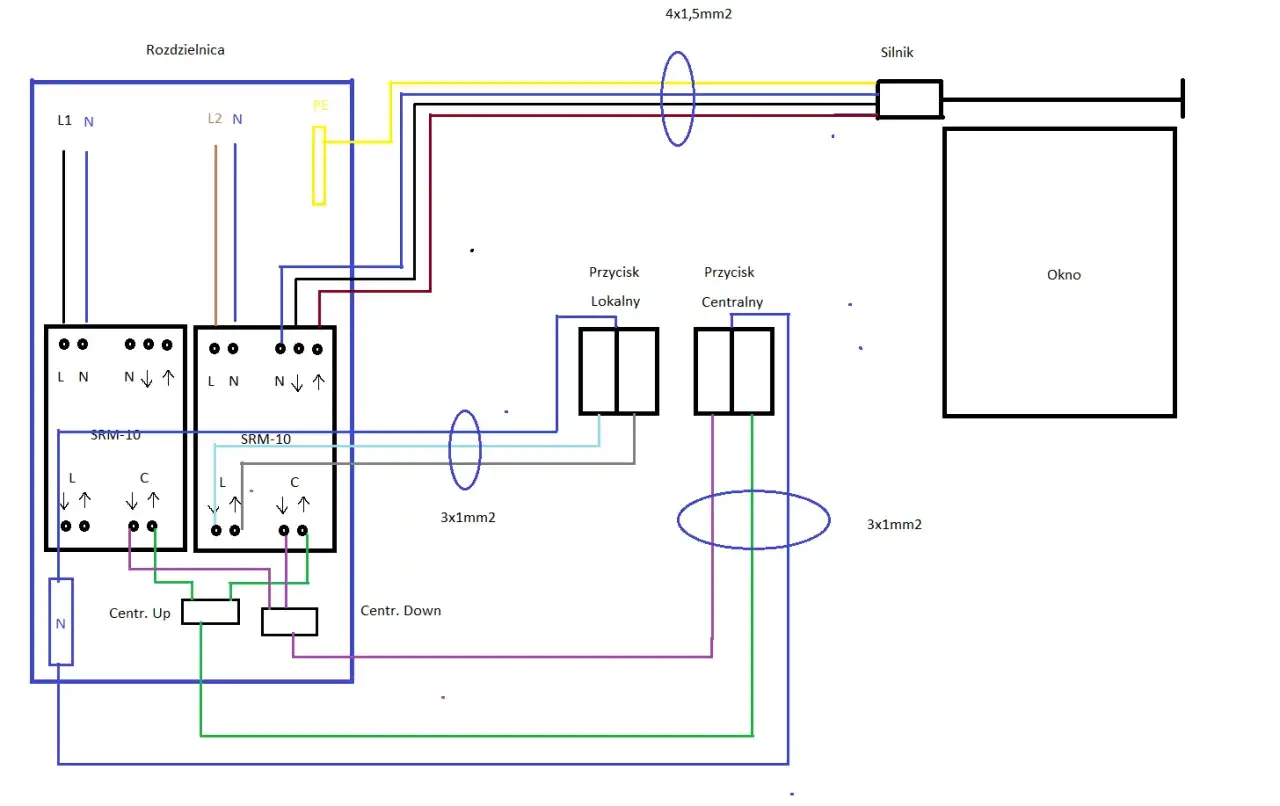

Uproszczony układ wygląda zwykle tak: zasilanie 230 V trafia do zabezpieczenia i sterownika, a z niego do napędu przez tor góra/dół. Neutralny i ochronny prowadzi się osobno, bez improwizacji na miejscu montażu. To punkt wyjścia, ale dopiero dobór przewodów pokazuje, czy instalacja będzie czytelna i łatwa w serwisie.
Jak wygląda typowe okablowanie silnika 230 V
W żaluzjach fasadowych najczęściej spotykam silnik rurowy z przewodem zasilającym, w którym żółto-zielony odpowiada za PE, niebieski za N, a dwie pozostałe żyły sterują kierunkami. Kolory bywają zbliżone między producentami, ale nie traktuję ich jako świętej reguły bez sprawdzenia instrukcji konkretnego napędu. To ważne, bo przy kilku modelach z tej samej kategorii układ wyprowadzeń może wyglądać podobnie, a jednak różnić się szczegółami.
| Przewód | Zwykle oznacza | Znaczenie w instalacji | Moja uwaga praktyczna |
|---|---|---|---|
| Żółto-zielony | PE | Ochrona przeciwporażeniowa | Ten przewód powinien być podłączony zawsze, bez wyjątków |
| Niebieski | N | Neutralny | Najczęściej wspólny dla całego układu zasilania |
| Brązowy / czarny | Kierunek góra / dół | Uruchomienie napędu w odpowiednim kierunku | Po podłączeniu trzeba sprawdzić, czy kierunki zgadzają się z logiką sterowania |
| Inne oznaczenia | Zależą od producenta | Dodatkowe funkcje lub wersje specjalne | Tu nie zgaduję, tylko trzymam się instrukcji i oznaczeń na silniku |
Jeżeli napęd ma wtyk systemowy albo zintegrowany odbiornik radiowy, układ przewodów będzie wyglądał inaczej niż w klasycznym silniku przewodowym. Wtedy nie prowadzisz tradycyjnego sterowania do przycisku w taki sam sposób, tylko pracujesz na zasilaniu, parowaniu i ewentualnym module pośrednim. Przy modernizacji domu często wybieram od razu przewód 5 x 1,5 mm² dla pojedynczej żaluzji sterowanej z puszki, bo daje sensowny zapas i porządek w prowadzeniu żył, ale finalny dobór zawsze zależy od projektu i zabezpieczenia obwodu.
Gdy rozumiesz już same żyły, najważniejsze staje się pytanie, jak chcesz tym wszystkim sterować. I tu różnice między lokalnym przyciskiem, centralą a automatyką są większe, niż wielu inwestorów zakłada na początku.
Jakie warianty sterowania mają sens w domu
W praktyce najczęściej spotykam cztery scenariusze: sterowanie lokalne, centralne, radiowe i zintegrowane ze smart home. Każdy z nich ma sens, ale nie każdy sprawdzi się w tym samym domu. Wybór warto zrobić przed zamknięciem ścian, bo późniejsza zmiana bywa kosztowniejsza niż sam napęd.
| Wariant | Kiedy się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Lokalny przycisk | Jedna żaluzja lub kilka niezależnych okien | Najprostszy układ i szybka obsługa | Bez rozbudowanej logiki, mniej wygodne przy większej liczbie osłon |
| Centralne sterowanie | Gdy chcesz zamykać lub otwierać kilka żaluzji jednym poleceniem | Lepsza organizacja całego domu | Wymaga dobrze zaplanowanego modułu i poprawnego prowadzenia przewodów |
| Radio | Przy modernizacji albo tam, gdzie nie chcesz prowadzić dodatkowych żył sterujących | Mniej kabli i łatwiejsza rozbudowa | Zależność od kompatybilności systemu i konfiguracji odbiornika |
| Smart home | Gdy żaluzje mają współpracować z pogodą, czasem i scenami domowymi | Najwięcej automatyzacji i komfortu | Wymaga porządnego projektu, a nie przypadkowych modułów dokupowanych po drodze |
Przy klasycznym przycisku stawiam na łącznik z blokadą, bo nie może dojść do jednoczesnego podania fazy na oba kierunki. Przy układach impulsowych lepiej sprawdza się przycisk monostabilny, który wraca do pozycji wyjściowej po puszczeniu. To detal, ale właśnie ten detal często decyduje, czy silnik pracuje płynnie, czy zaczyna zachowywać się chaotycznie.
Jeśli planujesz automatykę pogodową albo centralne opuszczanie całej elewacji, zostaw miejsce w rozdzielni i zapas w trasie kablowej. Taki zapas kosztuje niewiele na etapie budowy, a później ratuje przed kuciem ścian. Kiedy sterowanie jest już przemyślane, zostają jeszcze błędy wykonawcze, które potrafią zepsuć nawet dobry projekt.
Najczęstsze błędy, które kończą się awarią albo złym ruchem lameli
Najwięcej problemów widzę nie w samym silniku, tylko w prostych pomyłkach po drodze. Część z nich daje się wyłapać od razu, inne wychodzą dopiero po pierwszym uruchomieniu, kiedy napęd pracuje, ale żaluzja nie reaguje tak, jak powinna.
- Brak blokady kierunków - jeśli instalacja pozwala podać napięcie na górę i dół jednocześnie, ryzykujesz uszkodzenie napędu albo sterownika.
- Pominięcie przewodu PE - żółto-zielony to nie „opcjonalna” żyła, tylko podstawowy element bezpieczeństwa.
- Ślepe zaufanie do kolorów - w praktyce zawsze sprawdzam dokumentację, bo kolory nie zastępują oznaczeń producenta.
- Zbyt mało miejsca w puszce - ściśnięte przewody, zagięcia i brak opisu to gotowy przepis na późniejszy serwisowy chaos.
- Brak testu kierunku po podłączeniu - żaluzja może działać, ale w odwrotnej logice niż przewidział użytkownik.
- Ignorowanie krańcówek - jeśli napęd ma ustawiane pozycje końcowe, trzeba je skalibrować po montażu, a nie „na wyczucie”.
- Uruchamianie przy zamarzniętej żaluzji - zimą to realny problem, bo przymarznięty pakiet nie powinien być szarpany na siłę.
Jest jeszcze jedna rzecz, którą zawsze podkreślam: jeśli po uruchomieniu pakiet zatrzyma się, a silnik nadal pracuje, trzeba od razu przerwać zasilanie i wrócić do diagnostyki. Taki objaw zwykle oznacza, że układ sterowania albo regulacja krańcowa nie są ustawione poprawnie. I właśnie dlatego ostatni etap instalacji jest tak samo ważny jak samo okablowanie.
Co przygotować, żeby instalacja była gotowa na serwis i automatykę
Jeśli patrzę na instalację długofalowo, najbardziej opłaca się nie tyle „ładnie podłączyć”, ile zostawić sobie porządek na przyszłość. Opisane przewody w puszce, czytelny podział obwodów i miejsce na moduł sterujący robią większą różnicę niż wiele osób zakłada na etapie budowy. W praktyce to właśnie ten zapas organizacyjny decyduje, czy po kilku latach da się dołożyć sterowanie pogodowe, zegar astronomiczny albo integrację z systemem domu.
Przy większej liczbie żaluzji od razu rozdzielam okna na grupy logiczne, a nie wszystko na jeden przypadkowy obwód. Dzięki temu serwis jest prostszy, awaria jednej sekcji nie paraliżuje całej elewacji, a użytkownik nie musi zastanawiać się, który przycisk odpowiada za które okno. Z mojego doświadczenia to właśnie taki porządek daje największy zwrot, bo oszczędza czas przy każdej późniejszej zmianie.
Jeżeli miałbym wskazać trzy rzeczy, które naprawdę robią różnicę, byłyby to: poprawny przewód ochronny, blokada kierunków i zgodność z instrukcją konkretnego napędu. Reszta to już rzetelne wykonanie, opisanie przewodów i zostawienie instalacji w stanie, który da się bez stresu rozwijać w kolejnych latach.
